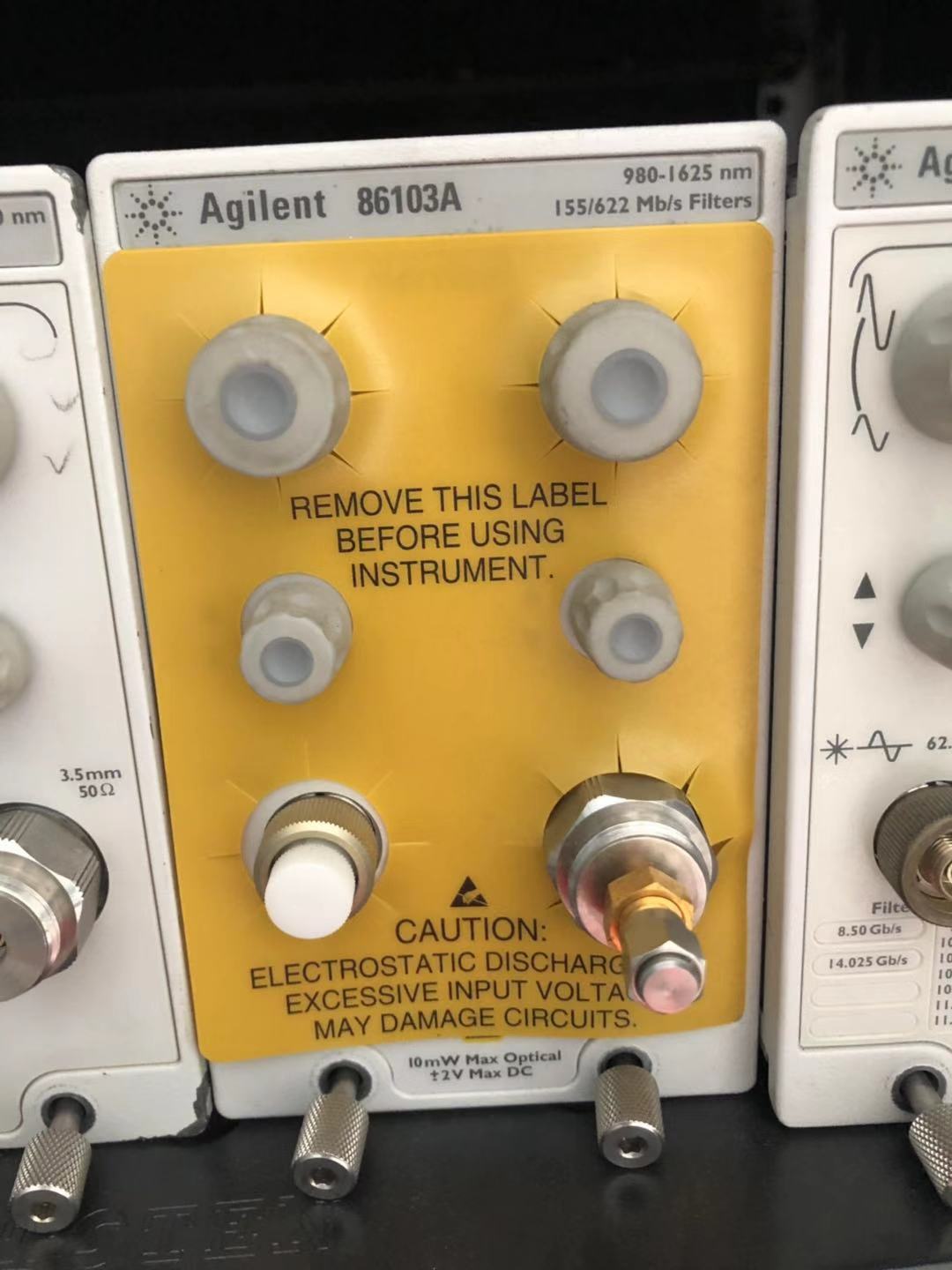

Agilent 86103A 2.8 GHz光模塊 / 20 GHz電模塊

主要特性與技術指標

用于9/125至62.5/125光纖的2.8 GHz光通道

波長范圍：1000-1600 nm

典型rms噪聲：1 μW（155/622 Mb/s）、1.5 μW（1.063/1.250 Gb/s）

參考接收機功能（155/622 Mb/s或1.063/1.250 Gb/s）

使用3.5 mm陽頭輸入的20 GHz電通道

典型rms噪聲：0.25 mV（12.4 GHz帶寬）、0.5 mV（20 GHz帶寬）

最大輸入信號：± 2 Vdc

兼容性

86100A/B/C Infiniium DCA/DCA-J主機

描述

Agilent 86103A為測試SDH/SONET信號（速率為155 或 622 Mb/s）或光纖通道（速率為1063 Mb/s）和千兆位以太網（速率為1250 Mb/s）提供了最理想的測量系統。經過校準和集成的光接收機擁有超過2.8 GHz的帶寬，可輕松、精確地測量單?；蚨嗄９庑盘?。對于一致性測試，支持速率為155和622 Mb/s或1063和1250 Mb/s測試的硬件濾波器可自動切換，構成經過校準的參考接收機。這個可切換的濾波器能夠最大限度提高測量可重復性，同時把設置時間縮短到最少。
